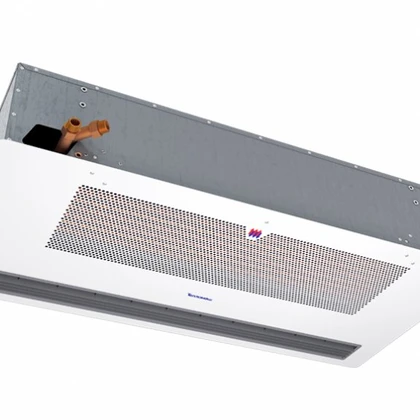

Тепловые характеристики завесы при температуре воздуха в помещении +15 С°
Слева от черты указаны величины характеристик при максимальном расходе воздуха 2500 м³/ч, справа - при минимальном расходе воздуха 1300 м³/ч.
| Температура воды на входе/выходе, °С |
150/70 | 130/70 | 105/70 | 95/70 | 80/60 | 60/40 |
| Тепловая мощность, кВт | 17.7/11.1 | 18.7/15.0 | 19.4/16.0 | 19.6/16.3 | 15.6/12.9 | 4.9/4.4 |
| Подогрев воздуха, °С | 21/17 | 22/23 | 23/25 | 23/25 | 18/20 | 6/7 |
| Расход воды, л/с | 0.06/0.04 | 0.09/0.07 | 0.15/0.13 | 0.21/0.18 | 0.21/0.17 | 0.07/0.06 |
